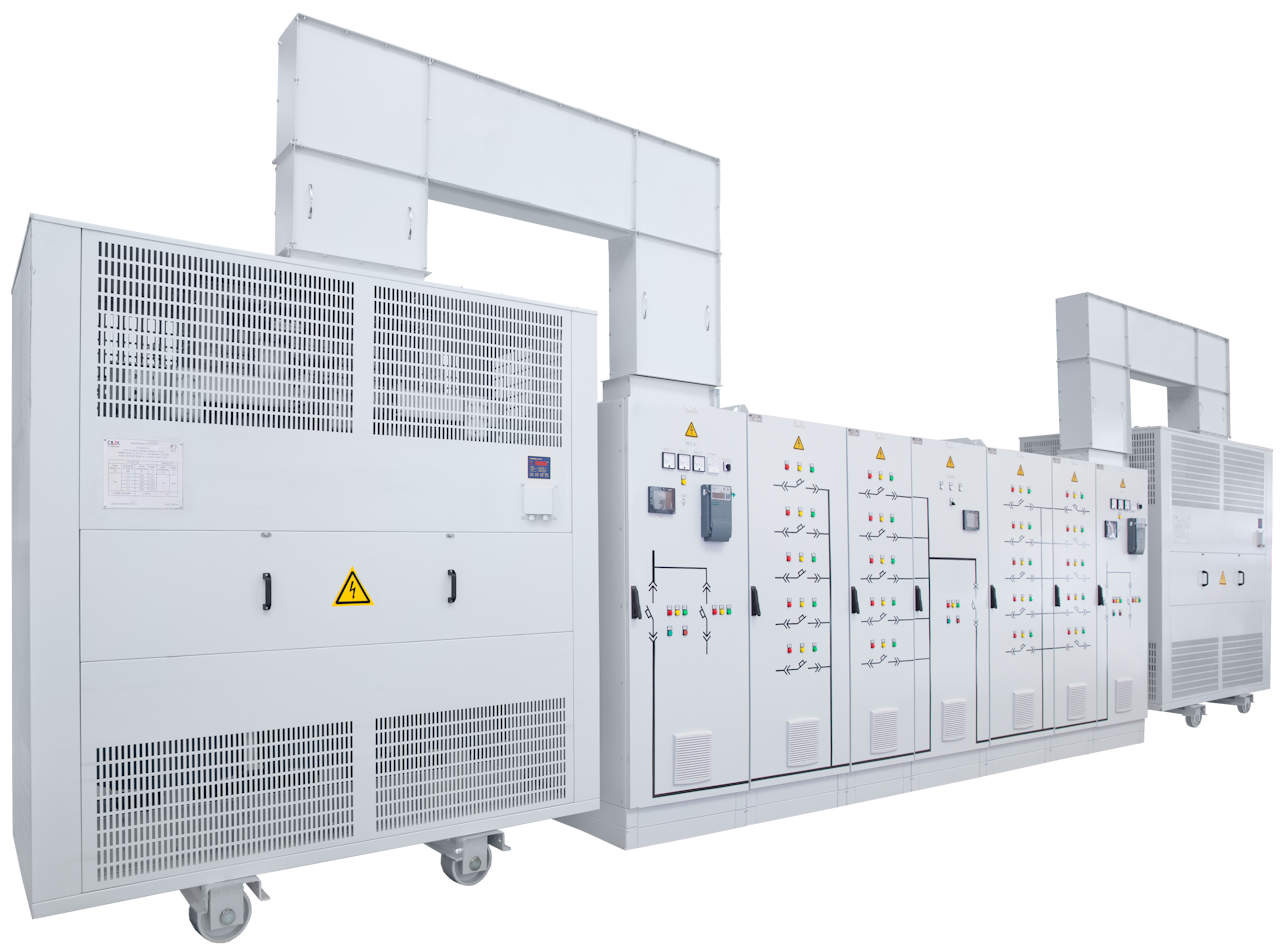

Комплектность КТПВ:
- Устройство высшего напряжения (УВН) (в соответствии с опросным листом);
- силовой трансформатор: ТСГЛ, ТМГ;
- соединения силового трансформатора с УВН и РУНН, предусмотренные конструкцией КТПВ;
- запасные части и принадлежности по ведомости ЗИП;
- распределительное устройство низшего напряжения (РУНН) (в соответствии с опросным листом).
Технические характеристики КТПВ Оскол
| Наименование параметра | Значение параметра |
| Мощность силового трансформатора; кВА: | 250; 400; 630; 1000; 1250; 1600; 2500 |
| Номинальное напряжение на стороне высшего напряжения (стороне ВН); кВ | 6; 10 |
| Номинальное напряжение на стороне низшего напряжения (стороне НН); кВ | 0,23/0,4 |
| Ток термической стойкости в течении 1 с (действующее значение); кА: | |
| - на стороне ВН | 12,5; 16; 20; 25 |
| - на стороне НН | 25; 30; 50; 85 |
| Ток электродинамической стойкости (амплитуда); кА | |
| - на стороне ВН | 16; 32; 41; 51; 64 |
| - на стороне НН | 50; 65; 100; 185 |
| Уровень изоляции по ГОСТ 1516.1: | |
| - с масляным трансформатором | нормальная изоляция |
| - с трансформатором с сухой изоляцией | облегчённая изоляция |
| Степень защиты оболочки по ГОСТ 14254 | IP20; IP31; IP55 |
| Тип силового трансформатора |
- масляный - сухой |
| Способ выполнения нейтрали трансформатора на стороне НН |
- с глухозаземленной нейтралью - с изолированной нейтраль |
| Взаимное расположение оборудования |
- однорядное - двухрядное |
| Число применяемых силовых трансформаторов |
- один - два или боле |
| Изоляция шин в распределительном устройстве со стороны НН (РУНН) | - воздушная |
| Выполнение высоковольтного ввода |
- кабельный - воздушный |
| Выполнение низковольтных выводов | - кабельный, шинопроводы |
| Способ установки автоматических выключателей РУНН |
- с выдвижными выключателями - с втычными выключателями - со стационарными выключателям |
| Тип системы заземления | TN - C; TN - C - S |
| Климатическое исполнение и категория размещения по ГОСТ 15150 | У3 |
|
Гарантийный срок службы: - со дня ввода в эксплуатацию - со дня продажи |
24 месяца 30 месяцев |
| Срок службы с возможной заменой коммутационных аппаратов | не менее 30 лет. |
