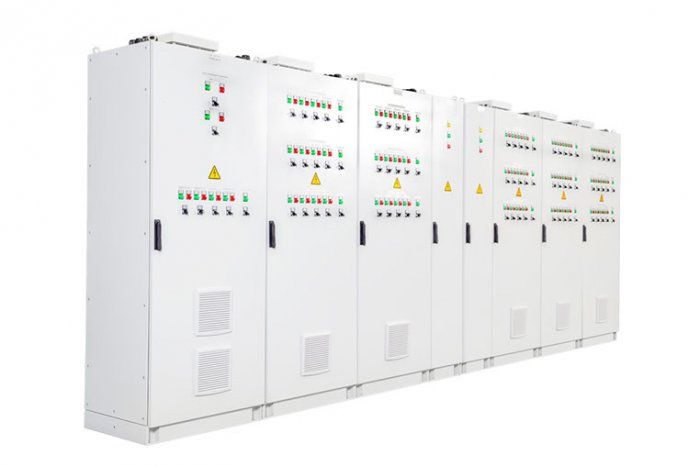

      Щиты станций управления ЩСУ

      Щиты станций управления ЩСУ

      Щиты станций управления ЩСУ это низковольтные комплектные устройства (НКУ) предназначены для управления объектами, производственными технологическими процессами как отдельно, так и в составе системы АСУ энергоснабжения. Как правило это всем известные блоки серии Б5000, БМ5000, БМК5000, Б8000 и прочие модификации. Возможно изготовление щитов ЩСУ по индивидуальным схемам. Область применения - промышленные, общественные и другие здания и сооружения, включая металлические здания с повышенными требованиями электробезопасности.

      Щит ЩСУ может состоять из одного или нескольких шкафов, напольного или навесного исполнения, одностороннего или двустороннего обслуживания. Шкаф закрывается дверью с замком. Габаритные размеры и конструкция щита определяется исходя из требований заказчика. Конструкция щита обеспечивает ввод и вывод питающих и отходящих линий сверху или снизу. По желанию заказчика имеется возможность комплектации системой внутреннего обогрева шкафа. Щит ЩСУ поставляется полностью укомплектованным и готовым к эксплуатации. При установке на месте монтажа, выполняется только подключение питающих и отходящих кабелей и межшкафные соединения.

      Щиты ЩСУ соответствуют требованиям ГОСТ Р 51321.1

      Технические характеристики

      Наименование параметра Значение параметра
      Номинальное рабочее напряжение на вводе 230/400В, 400/690В
      Род тока, номинальная частота 50,60Гц
      Номинальный ток 16 - 4000А
      Число сторон обслуживания одна/две
      Установленная безотказная наработка 9000
      Класс защиты оболочки по ГОСТ 12.2.007.0 I, II
      Степень защиты оболочки по ГОСТ 14254 со стороны лицевой части щитка
      - для класса защиты оболочки I IP20, IP31, IP55
      - для класса защиты оболочки II IP21, IP31, IP55, IP68
      Группа механического исполнения по ГОСТ 17516.1 в части стойкости к механическим внешним воздействующим факторам M1
      Системы заземления IT; TN-C; TN-C-S;TN-S
      Климатическое исполнение и категория размещения по ГОСТ 15150 УХЛ3
      Покрытие:
      - для класса защиты оболочки I – краска порошковая RAL7035
      - для класса защиты оболочки II- АБС-пластик
      Габаритные размеры, мм: по заказу
      Гарантийный срок службы:
      - со дня ввода в эксплуатацию 24 месяца
      - со дня продажи 30 месяцев
      Срок службы с возможной заменой коммутационных аппаратов не менее 25 лет
      Срок службы с возможной заменой коммутационных аппаратов не менее 25 лет
      Средняя наработка на отказ, час 20000
      Степень защиты по ГОСТ 14254 IР20; IP31; IP55
      Гарантийный срок службы:
      – со дня ввода в эксплуатацию; 12 месяцев
      – со дня продажи. 30 месяцев
      Срок службы с возможной заменой коммутационных аппаратов не менее 30 лет.

      Для получения технической информации обращаться по адресу: +7 (4725) 410-324 | ru04kv@soemi.ru

      • Электромонтажные изделия
      • Шинопроводы
      • Трансформаторные подстанции (КТП)
      • Электрощитовое оборудование
        • Распределительные устройства РУ 6(10)кВ
          							/product/elektroshchitovoe-oborudovanie/raspredelitelnye-ustroystva-ru-6-10-kv/
        • Низковольтные комплектные устройства 0,4 кВ
          							/product/elektroshchitovoe-oborudovanie/nizkovoltnye-komplektnye-ustroystva-0-4-kv/
          • Главные распределительные щиты ГРЩ Оскол
            							/product/elektroshchitovoe-oborudovanie/nizkovoltnye-komplektnye-ustroystva-0-4-kv/glavnye-raspredelitelnye-shchity-grshch-oskol/
          • Блочные вводно-распределительные устройства БВРУ
            							/product/elektroshchitovoe-oborudovanie/nizkovoltnye-komplektnye-ustroystva-0-4-kv/blochnye-vvodno-raspredelitelnye-ustroystva-bvru/
          • Пункты распределительные ПР8000С
            							/product/elektroshchitovoe-oborudovanie/nizkovoltnye-komplektnye-ustroystva-0-4-kv/punkty-raspredelitelnye-pr8000s/
          • Устройства автоматического включения резерва серии Я (Ш) АВР
            							/product/elektroshchitovoe-oborudovanie/nizkovoltnye-komplektnye-ustroystva-0-4-kv/ustroystva-avtomaticheskogo-vklyucheniya-rezerva-serii-ya-sh-avr/
          • Устройство этажное распределительное модульное УЭРМ-СОЭМИ для жилых зданий
            							/product/elektroshchitovoe-oborudovanie/nizkovoltnye-komplektnye-ustroystva-0-4-kv/ustroystvo-etazhnoe-raspredelitelnoe-modulnoe-uerm-soemi-dlya-zhilykh-zdaniy/
          • Щитки распределительные ЩР8501С
            							/product/elektroshchitovoe-oborudovanie/nizkovoltnye-komplektnye-ustroystva-0-4-kv/shchitki-raspredelitelnye-shchr8501s/
          • Щиты станций управления ЩСУ
            							/product/elektroshchitovoe-oborudovanie/nizkovoltnye-komplektnye-ustroystva-0-4-kv/shchity-stantsiy-upravleniya-shchsu/
          • Ящики управления освещением серии ЯУО 9600
            							/product/elektroshchitovoe-oborudovanie/nizkovoltnye-komplektnye-ustroystva-0-4-kv/yashchiki-upravleniya-osveshcheniem-serii-yauo-9600/
          • Ящики управления серии Я5000С
            							/product/elektroshchitovoe-oborudovanie/nizkovoltnye-komplektnye-ustroystva-0-4-kv/yashchiki-upravleniya-serii-ya5000s/
      • Метрополитен
      • Электромонтажные изделия из пластика
      • Кабельные муфты термоусаживаемые
      • Распродажа
      Наши специалисты ответят на любой интересующий вопрос по товару
      Задать вопрос
      Компания
      О Заводе
      Лицензии и сертификаты
      Отзывы
      Реквизиты
      Референция поставок
      Партнеры
      Представительства
      Каталог
      Электромонтажные изделия
      Шинопроводы
      Трансформаторные подстанции (КТП)
      Электрощитовое оборудование
      Метрополитен
      Электромонтажные изделия из пластика
      Кабельные муфты термоусаживаемые
      Распродажа
      Услуги
      Услуги инструментального цеха
      Горячее цинкование металла
      Гальванизация металла
      Услуги электролаборатории
      Покрытие / Покраска металлоконструкций
      Реклама
      Документы
      Представительства
      Раскрытие информации
      Каталоги и руководства по проектированию
      Лицензии и сертификаты
      Реквизиты
      Наши контакты

      +7 (4725) 410-510 - ЭМИ

      +7 (4725) 410-700 - Шинопровод

      +7 (4725) 410-324 - Электрощитовое обор.


      8-800-250-77-02
      +7 (4725) 410-100
      Пн - Чт: 8.00 - 17.00, Пт: 8.00 - 16.00
      Мы в социальных сетях
      © 2023 Старооскольский завод электромонтажных изделий
      0

      Корзина

      Ваша корзина пуста

      Исправить это просто: выберите в каталоге интересующий товар и нажмите кнопку «В корзину»
      В каталог
