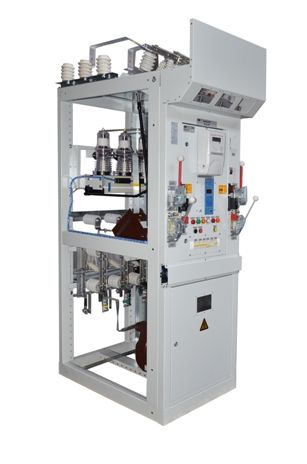

Камеры КСО-298 предназначены для комплектования распределительных устройств напряжением до 10 кВ трехфазного переменного тока частотой 50 Гц в сетях с изолированной, заземленной через дугогасительный реактор или резистор нейтралью.
КСО-298 применяются в составе распределительных устройств при новом строительстве, расширении, реконструкции и техническом перевооружении следующих объектов:- распределительных и трансформаторных подстанций городских электрических сетей;
- распределительных и трансформаторных подстанций объектов гражданского назначения и инфраструктуры;
- распределительных подстанций промышленных объектов;
- понижающих подстанций 35-110/6-10 кВ и 6-10/04 кВ распределительных сетей.
Ячейки КСО-298 соответствуют требованиям технических условий ТУ 27.12.10-025-05774835-2019.
Технические характеристики КСО-298
| Наименование параметра | Значение параметра |
|---|---|
| Номинальное напряжение (линейное), кВ | 6; 10 |
| Наибольшее рабочее напряжение (линейное), кВ | 7,2; 12 |
| Номинальный ток, А: – сборных шин; | 630; 1000 |
| – главных цепей; | 630; 1000 |
| – силовых выключателей; | 630; 1000 |
| – выключателей нагрузки; | 630 |
| – предохранителей; | 6 -160 |
| – разъединителей. | 630; 1000 |
| Номинальный ток трансформаторов тока, А | 50; 75; 100; 150; 200; 300; 400; 600; 750; 800; 1000 |
| Номинальный ток отключения, кА | 20; 25 |
| Ток термической стойкости, кА | 20; 25 |
| Время протекания тока термической стойкости, с | 1 |
| Ток электродинамической стойкости, кА | 51; 64 |
| Номинальный ток включения на короткое замыкание: | |
| – наибольший пик, кА | 51; 64 |
| – начальное действующее значение периодической составляющей, кА | 20; 31,5 |
| Номинальные напряжения вспомогательных цепей, В: | |
| – цепи переменного оперативного тока; | 220 |
| – цепи постоянного оперативного тока; | 220 |
| – цепи трансформаторов напряжения; | 100 |
| – цепи трансформаторов собственных нужд; | 220; 380 |
| – цепи освещения. | 220 |
| Степень защиты по ГОСТ 14254 | IР2ХС |
| Габаритные размеры, мм: – высота H; | 2400 |
| – ширина L; | 750; 1000 |
| – глубина B. | 1100 |
| Климатическое исполнение и категория размещения по ГОСТ 15150 | У3 |
| Гарантийный срок службы: | |
| – со дня ввода в эксплуатацию; | 24 месяца |
| – со дня продажи. | 30 месяцев |
| Срок службы с возможной заменой коммутационных аппаратов | не менее 30 лет. |
Каталог-руководство для проектирования РУ 6(10) кВ на базе камер КСО «Оскол»
Каталог-руководство включает в себя техническое описание и типовые решения для проектирования Распределительных устройств 6(10) кВ на базе камер сборных одностороннего обслуживания типа «Оскол» . В руководстве камеры КСО разделены на три основные серии:
- КСО-304 «Оскол» – серия ячеек, выполняющих минимально необходимое число функций, в сварных металлических корпусах, не предполагающих секционирование камеры на отсеки.
- КСО-298 «Оскол» – серия высокогабаритных ячеек, в сварных металлических корпусах.
- КСО-207 «Оскол» – серия модульных ячеек в сборных металлических корпусах.
