Трансформаторные подстанции (КТП)

Комплектные трансформаторные подстанции (КТП) — вид установок с электротехническим оборудованием, которые служат для преобразования и передачи электроэнергии потребителям. Они используются для электроснабжения предприятий разных отраслей промышленности, объектов сельского хозяйства, инфраструктуры населенных пунктов и жилищно-коммунальной сферы.

ОАО «СОЭМИ» производит и реализует КПТ «ОСКОЛ» 6 (10)/0,4 кВ, которые изготовлены по ТУ 3412-024-05774835-2011 и соответствуют требованиям ПУЭ. Итоговая цена на подстанции зависит от её комплектации и размеров. Выпускаются в двух вариантах: для установки в закрытых помещениях и на улице.

Виды и особенности конструкции КТП

Комплектные трансформаторные подстанции «ОСКОЛ» используют в сетях электроснабжения разных объектов, где нейтраль на стороне низшего напряжения изолирована или глухозаземлена. Подстанции обеспечивают прием электроэнергии трехфазного переменного тока с частотой 50 Гц и 60 Гц и напряжением 6-10 кВ, преобразуют его до уровня 0,4 кВ и распределяют между потребителями.

В каталоге представлены следующие варианты КТП «ОСКОЛ»:

• КТПВ 6(10)кВ. Предусматривают внутреннюю установку. Выполнены в виде комплекса, который состоит из силовых трансформаторов, металлических шкафов с устройствами низшего и высшего напряжения и дополнительного оборудования.

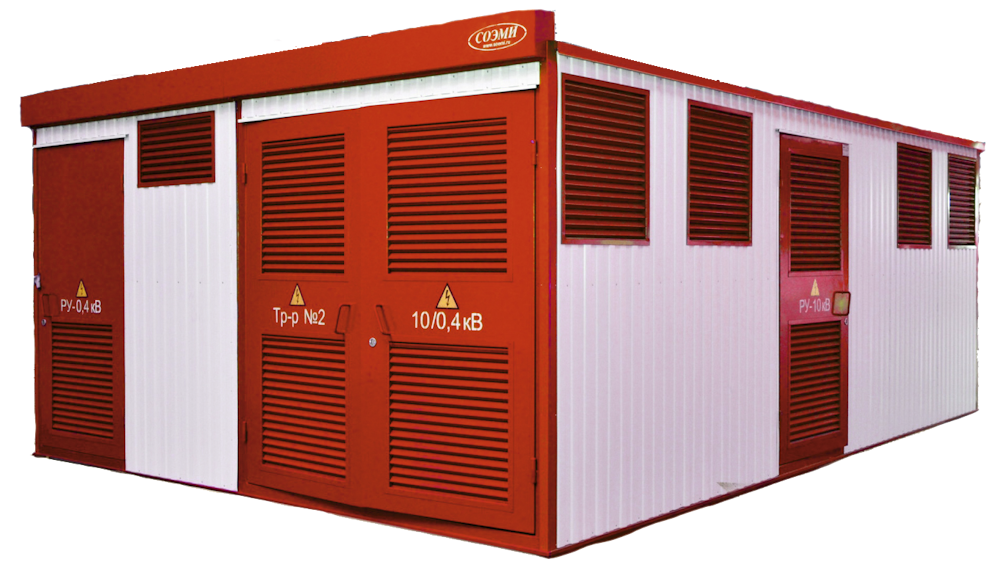

• КТПН 6(10)кВ. Устанавливается снаружи на ленточном или свайном фундаменте. Подстанции представляет собой блочно-модульное здание, которое состоит из одного или нескольких металлических блоков. Внутри в шкафах размещается электротехническое оборудование и полностью смонтированы электрические соединения.

Комплектация и компоновка трансформаторных подстанций зависят от модификации. Наш завод выпускает КТП «ОСКОЛ» для наружного монтажа четырех серий: «Бюджет», «Стандарт», «Премиум» и «Премиум плюс». Они поставляются в готовом виде или отдельными блоками, которые собирают на месте монтажа.

Модули трансформаторной подстанции не требуют разборки коммутационных аппаратов, контроля правильности внутренних соединений и проверки надежности фиксации болтов. Для удобства перевозки и монтажа предусмотрены специальные приспособления, упрощающие подъем и перемещение.

Характеристики и преимущества использования КТП

Для производства КТПН и КТПВ используются масляные и сухие силовые трансформаторы мощностью от 250 до 1600 кВА. Их количество зависит от модификации подстанций и может составлять один, два и более. Сухие силовые трансформаторы комплектуются защитным металлическим кожухом из прочной листовой стали. Она используется для изготовления шкафов и камер, где размещается электротехническое оснащение подстанций. Защиту сварных металлоконструкций от коррозии обеспечивает порошково-полимерная краска.

В ОАО «СОЭМИ» можно заказать оптимальную комплектную трансформаторную подстанцию внутренней установки в любом исполнении. Ее состав указан в маркировке и подбирается с учетом объекта электроснабжения, условий эксплуатации и пожеланий клиентов. Средняя наработка на отказ составляет не менее 20 000 часов. Размещается в закрытых помещениях.

На нашем заводе можно купить КТП наружной установки с блоками стандартных размеров или изготовленных по индивидуальным параметрам. Для модели любой серии характерно следующее:

• Надежность конструкции. Модули выполнены из листовой стали и сортового проката, которые соединены с помощью сварки. Жесткость сборных металлоконструкций позволяет выполнять погрузочные работы, перевозку и монтаж без повреждения электротехнического оборудования.
• Сейсмостойкость и пожарная безопасность. Блочное здание обеспечивает устойчивость трансформаторной подстанции к сейсмостойкому воздействию в 6 баллов. Дополнительное усиление позволяет выдержать до 9 баллов. КТПН имеет IV степень огнестойкости по СНиП 21-01-97. Для получения II степени проводятся дополнительные мероприятия.
• Стойкость к воздействиям климата. Каркасы модулей КТПН обшиваются профильным листом изнутри и снаружи, а для теплоизоляции применяют негорючий утеплитель. При климатическом исполнении У1 его используют для крыши и пола, а при УХЛ1 — еще для стен и дверей. Допустимая температура эксплуатации -60…+45 °C.
• Эргономичная компоновка. Электротехническое оборудование внутри трансформаторной подстанции размещается согласно ПУЭ. Свободное пространство обеспечивает доступ ко всем устройствам и упрощает проведение профилактических и ремонтных работ.

Обращаясь напрямую к производителю ОАО «СОЭМИ», вы можете рассчитывать на безупречное качество КТП, выгодные условия приобретения и компоновку по своим требованиям. При соблюдении наших рекомендаций по монтажу и обслуживанию срок службы составляет не менее 30 лет.

Мы предоставляем 24 месяца гарантии со дня ввода в эксплуатацию, работаем по всей России и оказываем услуги по доставке, используя собственный и привлеченный транспорт.

Для оформления заказа и получения технической поддержки отправьте заявку по электронной почте ru10kv@soemi.ru или позвоните по телефону +7 (4725) 410-701.
