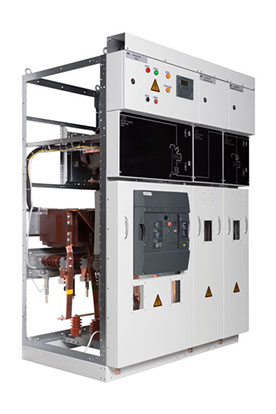

Камеры сборные одностороннего обслуживания серии КСО-207 Оскол

КСО-207 «Оскол» - серия модульных ячеек в металлических корпусах с воздушной изоляцией. Ячейки КСО-207 «Оскол» предназначены для комплектования распределительных устройств напряжением до 10 кВ трехфазного переменного тока частотой 50 Гц в сетях с изолированной, заземленной через дугогасительный реактор или резистор нейтралью.

Ячейки КСО-207 «Оскол» применяются в составе распределительных устройств напряжением 6(10) кВ при новом строительстве, расширении, реконструкции и техническом перевооружении следующих объектов:

• распределительных и трансформаторных подстанций городских электрических сетей;
• распределительных и трансформаторных подстанций объектов гражданского назначения и инфраструктуры;
• распределительных подстанций промышленных объектов;
• понижающих подстанций 35-110/6-10 кВ и 6-10/04 кВ распределительных сетей.
• Ячейки КСО-207 «Оскол» соответствуют требованиям технических условий ТУ 27.12.10-025-05774835-2019.

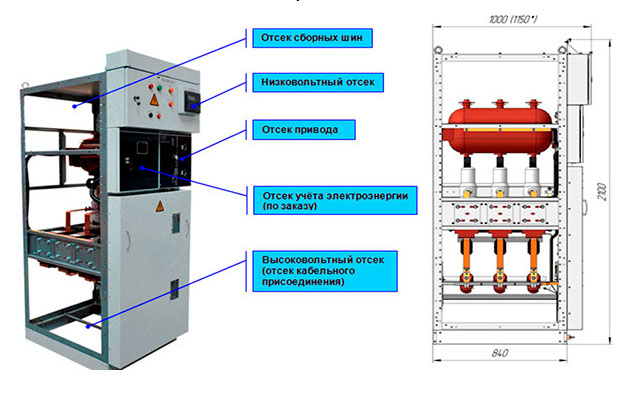

В камерах КСО-207 «Оскол» данной модификации в качестве коммутационных аппаратов применяются трехпозиционные элегазовые выключатели нагрузки (разъединители), у которых в качестве дугогасящей и изоляционной среды используется элегаз (SF6). Рабочие части таких аппаратов находятся в изолированном корпусе, в соответствии с требованиями МЭК 56, предъявляемыми к «герметичным системам, запаянным на весь срок службы». В качестве материала сборных и фазных шин применяется медь марки М1Т.

Схемы первичных соединений камер КСО-207 «Оскол» с трёхпозиционными элегазовыми выключателями нагрузки или разъединителями и их габаритные размеры приведены в типовом Альбоме по проетированию (возможно изготовление ячеек по иным схемам согласно требованиям проекта).

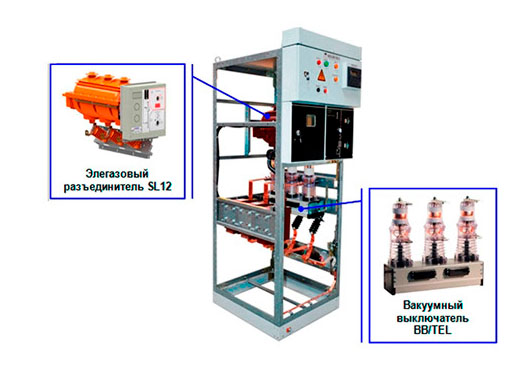

• коммутационные аппараты типа SL12 производства «Элтехника», вакуумный выключатель типа BB/TEL «Таврида Электрик»;

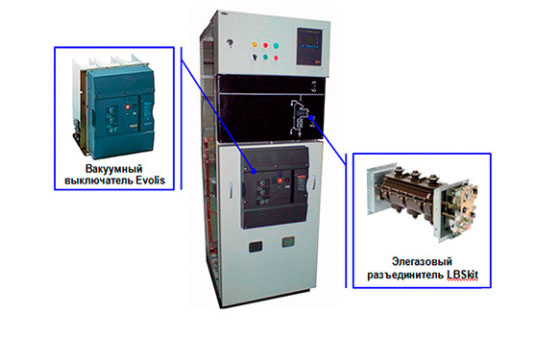

• коммутационные аппараты типа LBSkit и вакуумный выключатель типа Evolis производства «Schneider Electric»

В камерах КСО-207 «Оскол» c элегазовыми коммутационными аппаратами реализуются следующие виды блокировок:

• блокировка, не допускающая включение и отключение разъединителя при включенном силовом выключателе. Блокировка выполнена в виде шторки, закрывающей гнездо установки рукоятки управления разъединителем;
• блокировка, не допускающая включение разъединителя или выключателя нагрузки при включенном заземляющем разъединителе, либо включение заземляющего разъединителя при включенном разъединителе или выключателе нагрузки. Блокировка осуществлена за счет конструктивных особенностей привода;

• блокировка, позволяющая открыть панель высоковольтного отсека только при отключенных разъединителях, выключателях нагрузки и включенном заземляющем разъединителе. Блокировка осуществлена за счет конструктивных особенностей привода;
• блокировка в КСО с выключателями нагрузки и предохранителями, не допускающая включение выключателя нагрузки при наличии предохранителя с перегоревшей плавкой вставкой. Блокировка осуществлена за счет механизма аварийного отключения;
• блокировка, не допускающая включение заземляющего разъединителя сборных шин, при условии, что в других КСО, от которых возможна подача напряжения на участок сборных шин, где размещен заземляющий разъединитель, выключатели нагрузки (разъединители) находятся во включенном положении. Блокировка выполнена в виде механического замка, запираемого на ключ;
• блокировка, не допускающая при включенном положении заземляющего разъединителя сборных шин, включение любых выключателей нагрузки (разъединителей) в других КСО, от которых возможна подача напряжения на участок сборных шин, где размещен заземляющий разъединитель. Блокировка выполнена в виде механического замка, запираемого на ключ.

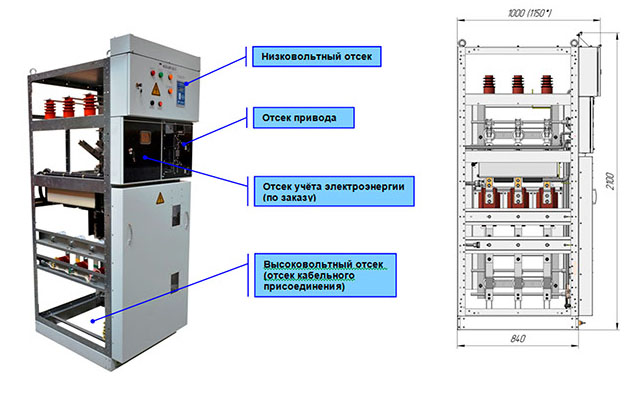

В камерах КСО-207 данной модификации в качестве коммутационных аппаратов применяются высоковольтные разъединители с воздушной изоляцией и автогазовые выключатели нагрузки, отличающиеся простотой конструкции, надежностью и обеспечивающие видимый разрыв цепи. Но в камерах данной модификации нет металлической перегородки между отсеком сборных шин и отсеком кабельного присоединения, т.е. они объединены в один высоковольтный отсек.

В камерах КСО-207 «Оскол» с автогазовыми выключателями нагрузки или воздушными разъединителями в качестве материала сборных и фазных шин применяется алюминий марки АД31Т.

Сборные шины подключаются к верхним выводам коммутационных аппаратов. Из-за особенностей их конструкции в камерах данной модификации отсутствует металлическая перегородка отделяющая отсек сборных шин от высоковольтного отсека.

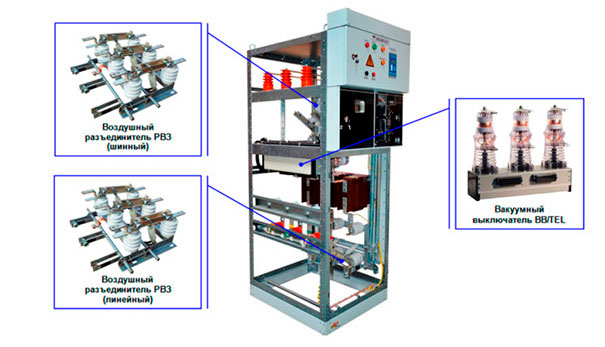

В камерах данной модификации применяются коммутационные аппараты типа ВНАП и РВЗ производства «КОНТЭЛ». В схемах с вакуумным выключателем в камеры устанавливаются вакуумные выключатели стационарного исполнения типа BB/TEL производства «Таврида Электрик».

Ячейки КСО-207 «Оскол» с воздушными разъединителями изготавливаются, как только с одним – шинным разъединителем, так и с двумя – шинным и линейным разъединителями.

В камерах КСО-207 «Оскол» c воздушными разъединителями или автогазовыми выключателями нагрузки реализуются такие же виды механических блокировок безопасности, что и в камерах КСО-207 с элегазовыми коммутационными аппаратами.

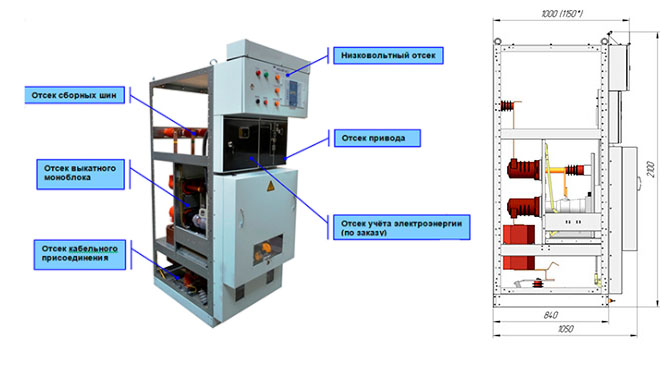

В основе конструкции КСО-207 «Оскол» с выкатным вакуумным выключателем лежит идея увеличения удобства эксплуатации и ремонтопригодности ячейки. Размещение вакуумного выключателя на выдвижном моноблоке, который перемещается в коридор обслуживания, позволяет в случае необходимости получить беспрепятственный доступ к оборудованию для ревизионного осмотра, проведения периодических осмотров или быстрой и удобной замены.

Отсек выдвижного элемента отделен от других отсеков металлическими перегородками и шторочным механизмом. В нижней части отсек имеет сплошное дно, отделяющее его от отсека кабельных присоединений. Дно отсека выдвижного элемента выполнено в виде крышки, которую можно поднять для удобства монтажа и обслуживания кабельных присоединений.

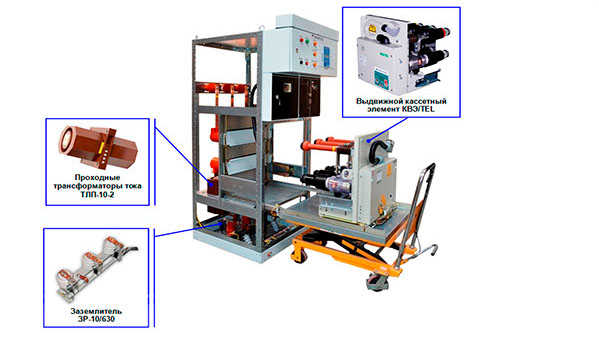

В ячейках устанавливаются кассетные выдвижные элементы типа КВЭ/TEL с силовыми вакуумными выключателями типа ВВ/TEL производства «Таврида Электрик». Для управления выключателями применяются блоки управления типа TER_CM_16. Также в ячейках устанавливаются проходные трансформаторы тока и нижний разъединитель.

Каталог-руководство включает в себя техническое описание и типовые решения для проектирования Распределительных устройств 6(10) кВ на базе камер сборных одностороннего обслуживания типа «Оскол». В руководстве камеры КСО разделены на три основные серии:

1. КСО-304 «Оскол» – серия ячеек, выполняющих минимально необходимое число функций, в сварных металлических корпусах, не предполагающих секционирование камеры на отсеки.
2. КСО-298 «Оскол» – серия высокогабаритных ячеек, в сварных металлических корпусах.
3. КСО-207 «Оскол» – серия модульных ячеек в сборных металлических корпусах.
