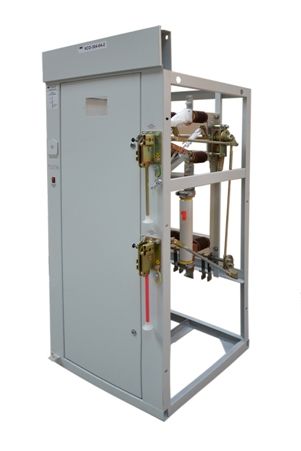

Камеры КСО-304 «Оскол» предназначены для комплектования распределительных устройств напряжением до 10 кВ трехфазного переменного тока частотой 50 Гц в сетях с изолированной, заземленной через дугогасительный реактор или резистор нейтралью.
Камеры КСО-304 «Оскол» заменяют выпускаемые до настоящего времени КСО-386, КСО-393. Камеры КСО-304 применяются в составе распределительных устройств напряжением 6(10) кВ или в основе высоковольтных шкафов ввода.
КСО-304 «Оскол» соответствуют требованиям технических условий ТУ 3414-009-05774835-2004.
Технические характеристики
| Наименование параметра | Значение параметра |
|---|---|
| Номинальное напряжение, кВ | 6; 10; |
| Наибольшее рабочее напряжение, кВ | 7,2; 12; |
| Номинальный ток главных цепей, А | 630; |
| Номинальный ток предохранителей, А | 6; 10; 16; 20; 31,5; 40, 50; 80; 100; 160; |
| Номинальный ток сборных шин, А | 630; |
| Номинальный ток отключения встроенного выключателя нагрузки, А | 630; |
| Ток термической стойкости (кратковременный ток), кА/1с: | |
| - камер с выключателями нагрузки | 16; |
| - камер с разъединителями | 16; |
| Номинальный ток электродинамической стойкости главных цепей (амплитуда), кА | 40; |
| Время протекания тока термической стойкости, с | 1; |
| Габаритные размеры, мм | |
| - высота | 1900; |
| - ширина | 60; 120; 500; 800; |
| - глубина | 800 ; |
| Степень защиты оболочки по ГОСТ 14254 | IР2ХС (IP00); |
| Климатическое исполнение и категория размещения по ГОСТ 15150 | У3; |
| Гарантийный срок службы: | |
| - со дня ввода в эксплуатацию | 24 месяца; |
| - со дня продажи | 30 месяцев; |
| Климатическое исполнение и категория размещения по ГОСТ 15150 | У1; УХЛ1 |
| Гарантийный срок службы: | |
| - со дня ввода в эксплуатацию | 24 месяца |
| - со дня продажи | 30 месяцев |
| Срок службы с возможной заменой коммутационных аппаратов | не менее 30 лет |
Каталог-руководство для проектирования РУ 6(10) кВ на базе камер КСО «Оскол»
Каталог-руководство включает в себя техническое описание и типовые решения для проектирования Распределительных устройств 6(10) кВ на базе камер сборных одностороннего обслуживания типа «Оскол» . В руководстве камеры КСО разделены на три основные серии:
- КСО-304 «Оскол» – серия ячеек, выполняющих минимально необходимое число функций, в сварных металлических корпусах, не предполагающих секционирование камеры на отсеки.
- КСО-298 «Оскол» – серия высокогабаритных ячеек, в сварных металлических корпусах.
- КСО-207 «Оскол» – серия модульных ячеек в сборных металлических корпусах.
Для получения технической информации обращаться по адресу: +7 (4725) 410-324 | ru10kv@soemi.ru
