Комплектные трансформаторные подстанции (КТП) предназначены для приёма, преобразования и распределения электрической энергии напряжением 6(10)/0,4 кВ, трёхфазного переменного тока промышленной частоты 50 Гц и 60 Гц в сетях электроснабжения промышленных предприятий и других объектов с глухозаземленной или изолированной нейтралью на стороне низшего напряжения. КТП Оскол соответствуют требованиям ТУ 3412-024-05774835-2011.
Комплектность КТПН:
- устройство высшего напряжения (УВН) (в соответствии с опросным листом);
- силовой трансформатор: ТМГ, ТС, ТСЛ, ТСГЛ, ;
- соединения силового трансформатора с УВН и РУНН, предусмотренные конструкцией КТПН;
- устройство для внешнего подключения (для КТПН с воздушным вводом) в соответствии с опросным листом;
- запасные части и принадлежности по ведомости ЗИП;
- дополнительное оборудование согласно опросному листу (охранно-пожарная сигнализация, вентиляция, средства защиты);
- распределительное устройство низшего напряжения (РУНН) (в соответствии с опросным листом).
Технические характеристики КТПН "Оскол"
| Наименование параметра | Значение параметра |
|---|---|
| Мощность силового трансформатора, кВА: | 250; 400; 630; 1000; 1250; 1600; 2500 |
| Номинальное напряжение на стороне высшего напряжения (стороне ВН), кВ | 6; 10 |
| Номинальное напряжение на стороне низшего напряжения (стороне НН), кВ | 0,23/0,4 |
| Ток термической стойкости в течении 1 с (действующее значение), кА: - на стороне ВН - на стороне НН | 12,5; 16; 20; 25; 50; 85 |
| Ток электродинамической стойкости (амплитуда), кА- на стороне ВН - на стороне НН | 16; 32; 41; 51; 64; 110; 187; |
| Уровень изоляции по ГОСТ 1516.1: | |
| - с масляным трансформатором | нормальная изоляция |
| - с трансформатором с сухой изоляцией | облегчённая изоляция |
| Степень защиты оболочки по ГОСТ 14254 | IP23; IP34 |
| Тип силового трансформатора |
- масляный; - сухой |
| Способ выполнения нейтрали трансформатора на стороне НН |
- с глухозаземленной нейтралью; - с изолированной нейтралью |
| Взаимное расположение оборудования |
- однорядное; - двухрядное |
| Число применяемых силовых трансформаторов |
- один; - два или более |
| Изоляция шин в распределительном устройстве со стороны НН (РУНН) | - воздушная |
| Выполнение высоковольтного ввода |
- кабельный; - воздушный |
| Выполнение низковольтных выводов | - кабельный |
| Способ установки автоматических выключателей РУНН |
- с выдвижными выключателями; - с втычными выключателями; - со стационарными выключателями |
| Тип системы заземления | - TN - C; TN - C - S |
| Климатическое исполнение и категория размещения по ГОСТ 15150 | У1; УХЛ1 |
| Гарантийный срок службы: | |
| - со дня ввода в эксплуатацию | 24 месяца |
| - со дня продажи | 30 месяцев |
| Срок службы с возможной заменой коммутационных аппаратов | не менее 30 лет |
Конструктивные особенности блок-модуля
Блочно-модульное здание состоит из одного или нескольких блоков, которые после монтажа образуют единое здание. Габаритные размеры определяются конкретно для каждого заказа по схеме главных цепей и в соответствии с пожеланиями заказчика или проектной организации.
Типовые блок-модули выполняются следующих габаритов:
- высота – 2700 мм или 3000 мм;
- ширина – 2400 мм;
- длинна от 5000 мм до 9000 мм с шагом 500 мм, в зависимости от количества и компоновки устанавливаемого оборудования.
Блок-модуль представляет собой сварную конструкцию с жесткостью, достаточной для погрузки, транспортировки и монтажа с полностью укомплектованным оборудованием. Каркас блок-модуля изготавливается из стального металлопроката и листового металла, с последующим лакокрасочным покрытием.
Каркас обшивается с наружной и внутренней стороны металлическими профилированными листами с полимерным покрытием. Пол, стены и крыша блок-модулей утепляются теплоизоляцией из мягкого негорючего утеплителя.
Внутреннее пространство корпуса, в зависимости от компоновки, разделяется на отсеки металлическими перегородками. В полу блок-модуля имеются проемы для ввода и вывода кабелей, а также люки со съемными металлическими крышками, обеспечивающие возможность доступа в технологические приямки.
По умолчанию блочно-модульное здание изготавливается с:
- прокладкой цепей освещения, с использованием светильников промышленного исполнения напряжением 220 В;
- системой отопления, с использованием обогревателей инфракрасного излучения;
- с устойчивостью к сейсмическому воздействию в 6 баллов по шкале MSK-64;
- с IV степенью огнестойкости по СНиП 21-01.
По желанию заказчика блочно-модульное здание изготавливается с:
- прокладкой цепей охранно-пожарной сигнализации;
- с устойчивостью к сейсмическому воздействию в 9 баллов по шкале MSK-64;
- со II степенью огнестойкости по СНиП 21-01 (указывается в опросном листе).
Условия эксплуатации
- высота установки над уровнем моря по ГОСТ 15150 – не более 1000 м (допускается применение для работы на высоте над уровнем моря более 1000 м со снижением допустимой нагрузки);
- по ветровой нагрузке Iа-IV районы СНиП 2.01.07-85;
- по снеговой нагрузке I-IV районы СНиП 2.01.07-85;
- рабочий диапазон температур по ГОСТ 15150: для исполнения У1 – от минус 45°С до плюс 40°С; для УХЛ1 – от минус 60°С до плюс 40°С;
- окружающая среда – невзрывоопасная, не содержащая химически активных газов и паров в концентрациях, разрушающих металлы и изоляцию.
ОАО Старооскольский завод электромонтажных изделий изготавливает комплектные трансформаторных подстанций наружной установки (КТПН) типа Оскол четырех серий:

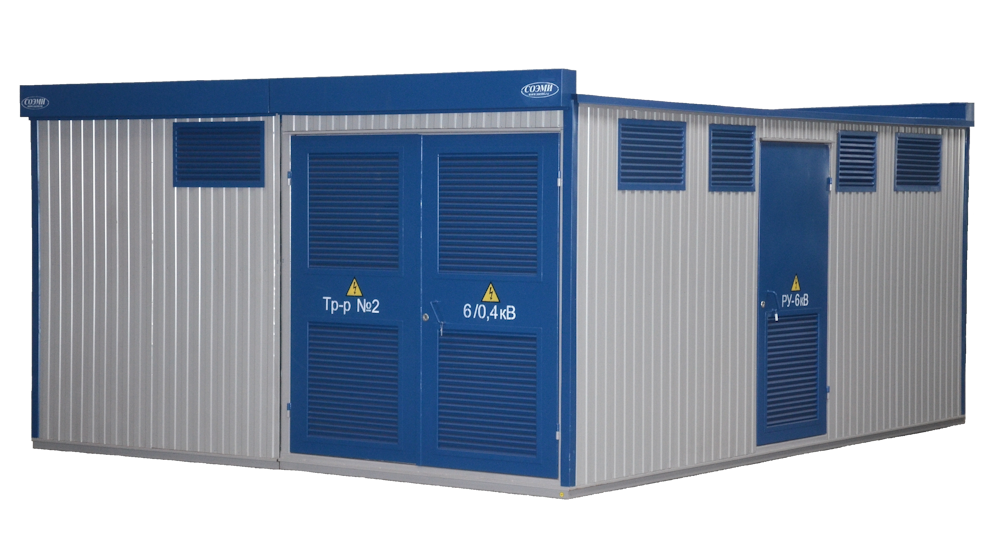

1) КТПН "Оскол" серия "Бюджет"
В КТПН "Оскол" серии Бюджет устанавливается оборудование эконом класса с минимально необходимым числом функций. На стороне высшего напряжения (ВН) это камеры КСО-304 "Оскол" с автогазовыми выключателями нагрузки или воздушными разъединителями. Защита силовых трансформаторов осуществляется с помощью высоковольтных предохранителей. На стороне низшего напряжения (НН) это либо панели ГРЩ "Оскол" со стационарными автоматическими выключателями российского производства, либо панели ЩО-70 с разъединителями и автоматическими выключателями или с разъединителями и предохранителями.

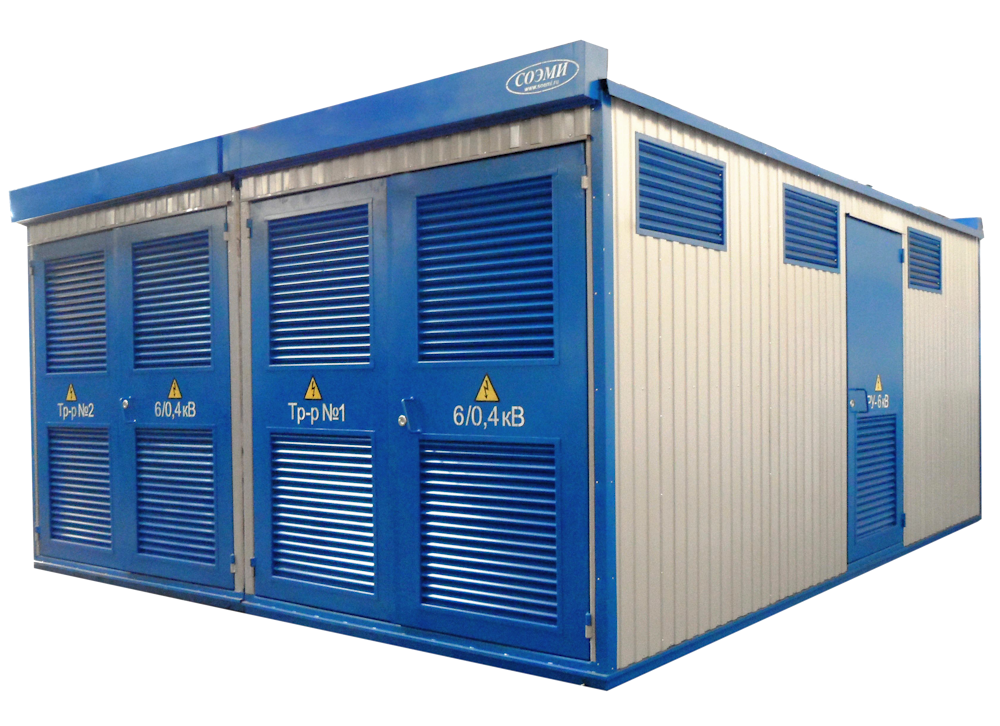

2) КТПН "Оскол" серия "Стандарт"
В КТПН "Оскол" серии Стандарт применяется оборудование класса стандарт. На стороне ВН это камеры КСО-207 с воздушными разъединителями и вакуумными выключателями, в которых защита силовых трансформаторов, а также отходящих линий осуществляется с помощью микропроцессорных блоков релейной защиты. Также для защиты трансформаторов возможно применение камер КСО-207 с автогазовыми выключателями и предохранителями. В качестве оборудования НН применяются панели ГРЩ "Оскол" с автоматическими выключателями российского или импортного производства. Панели ГРЩ комплектуются автоматическими выключателями: на вводах - выдвижного исполнения, секционный - выдвижного исполнения, отходящие линии - выдвижного или стационарного исполнения.
3) КТПН "Оскол" серия "Премиум"
В КТПН "Оскол" серии Премиум применяется оборудование высшего класса. На стороне ВН это камеры КСО-207 с элегазовыми выключателями нагрузки и предохранителями или элегазовыми разъединителями и вакуумными выключателями. Защита силовых трансформаторов, а также отходящих линий может осуществляться, как с помощью высоковольтных предохранителей, так и с помощью вакуумных выключателей с микропроцессорными блоками релейной защиты (БРЗ). В качестве оборудования НН применяются панели ГРЩ "Оскол" с автоматическими выключателями импортного производства. Панели ГРЩ комплектуются автоматическими выключателями: на вводах - выдвижного исполнения, секционный - выдвижного исполнения, отходящие линии - выдвижного или стационарного исполнения.
