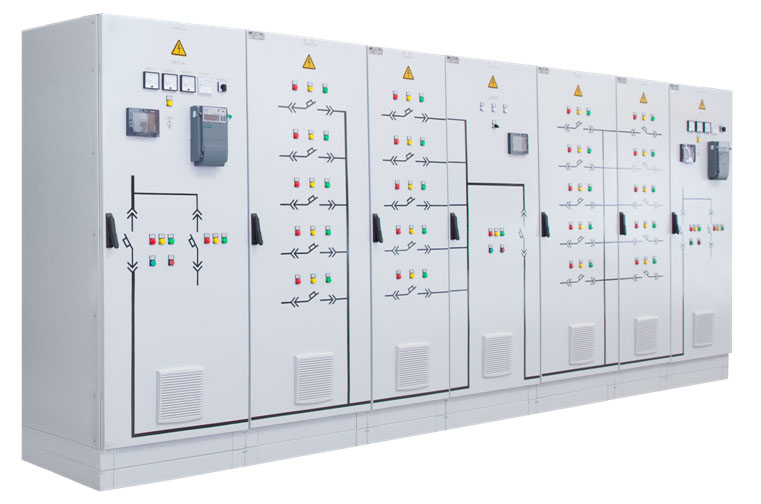

ГРЩ Оскол (0,4 кВ) – низковольтные комплектные устройства для использования в сетях трехфазного переменного тока напряжением до 400 В и частотой 50 Гц промышленных и непроизводственных объектов. Главный распределительный щит включает в себя функции приема и распределения электрической энергии, защиты от перегрузок и коротких замыканий, а также управления, измерения и сигнализации.
ГРЩ Оскол имеет модульно-блочный принцип построения, что позволяет выполнять щиты любой конфигурации с различными вариантами разделения функциональных узлов. Доступность всех коммутационных аппаратов и использование стандартных комплектующих обеспечивает быстрое выполнение операций по обслуживанию.
Главные распределительные щиты производства СОЭМИ соответствуют требованиям ГОСТ Р 51321.1

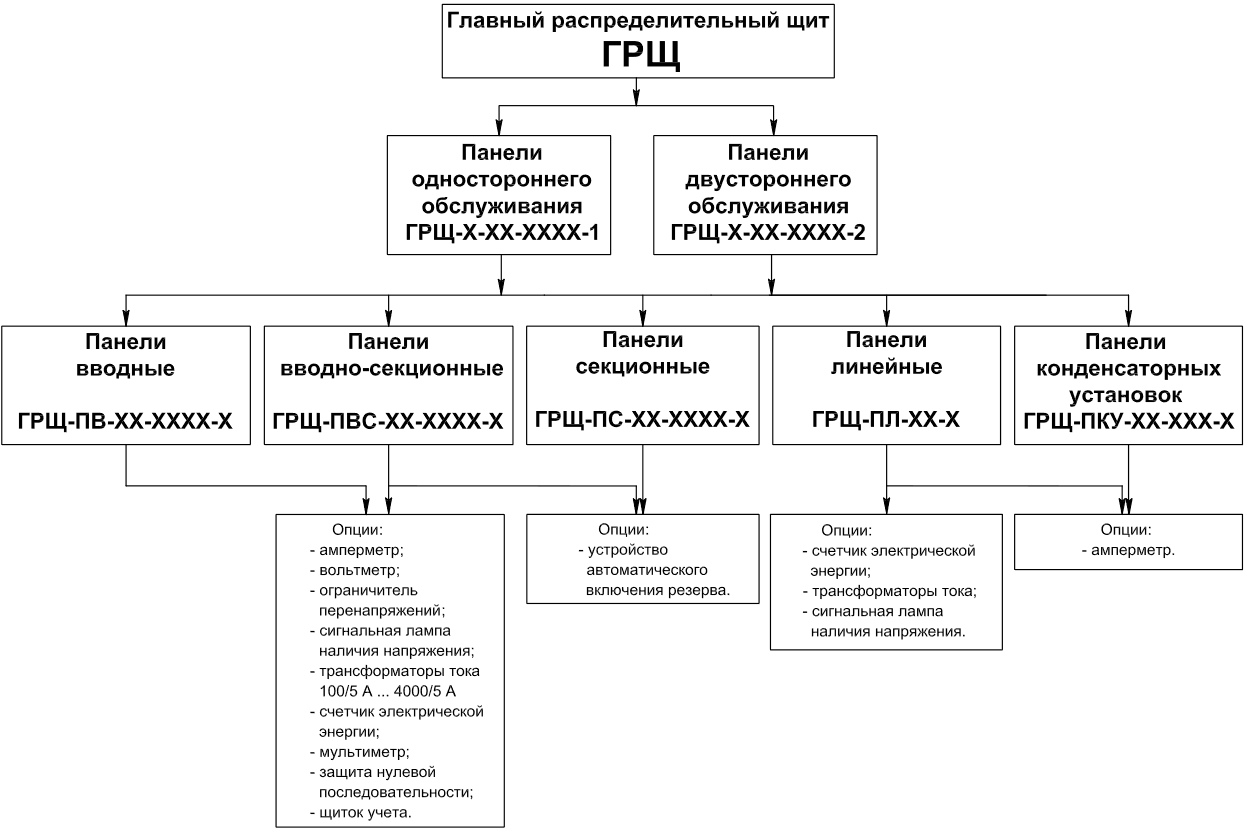

Структура ГРЩ
Состав ГРЩ
| Наименование параметра | Значение параметра |
|---|---|
| Номинальное рабочее напряжение главных цепей, В | 230/400 |
| Номинальное рабочее напряжение вторичных цепей, В | ~ 230 |
| Номинальная частота, Гц | 50 |
| Номинальный ток сборных шин, А | до 4000 |
| Номинальное напряжение изоляции сборных шин, В | 1000 |
| Ток короткого замыкания (ударный), (максимальное значение), кА | 187 |
| Сквозной ток короткого замыкания (действующий), (максимальное значение), кА/1сек | 85 |
| Внутреннее секционирование в соответствии с ГОСТ Р 51321.1 | виды 1; 2а; 2b; 3a; 3b; 4a; 4b |
| Обслуживание щита | одностороннее / двустороннее |
| Степень защиты оболочки по ГОСТ 14254 | IP20; IP31; IP55 |
| Группа механического исполнения по ГОСТ 17516.1 в части стойкости к механическим внешним воздействующим факторам | М3 |
| Система заземления | TN-C; TN-C-S; TN-S |
| Климатическое исполнение и категория размещения по ГОСТ 15150 | У3.1 |
| Габаритные размеры, мм | |
| - высота | 2100 |
| - ширина | 400; 600; 800 |
| - глубина | 600; 800; 1000; 1200 |
| Гарантийный срок службы: | |
| - со дня ввода в эксплуатацию | 24 месяца |
| - со дня продажи | 30 месяцев |
| Срок службы с возможной заменой коммутационных аппаратов | не менее 25 лет |
| – со дня ввода в эксплуатацию; |
24 месяца |
| – со дня продажи. | 30 месяцев |
| Срок службы с возможной заменой коммутационных аппаратов | не менее 30 лет |
В наших главных распределительных щитах применяется оборудование компаний: КЭАЗ, ИЭК, Контактор, Sсhneider Electric, Hyundai, ABB, C&S electric. По заказу возможно применение оборудования других фирм производителей.
Альбом для проектирования ГРЩ
Альбом включает в себя техническое описание и типовые решения для проектирования главных распределительных щитов Оскол.
Для получения технической информации обращаться по контактам:
Скачать альбом ГРЩ Оскол (PDF, 55,7 Мб)
