Для прокладки и крепления кабелей и линий в нужном положении используют кабельные трассы. Конструктивно они состоят из лотков разного типа, кронштейнов, каналов, креплений и других элементов. Одна из основных функция кабельных трасс — обеспечить надежную защиту слаботочных и силовых кабелей и линий от механических повреждений. Прокладка может проводиться внутри помещений и снаружи по воздуху и под землей.
Назначение и правила монтажа

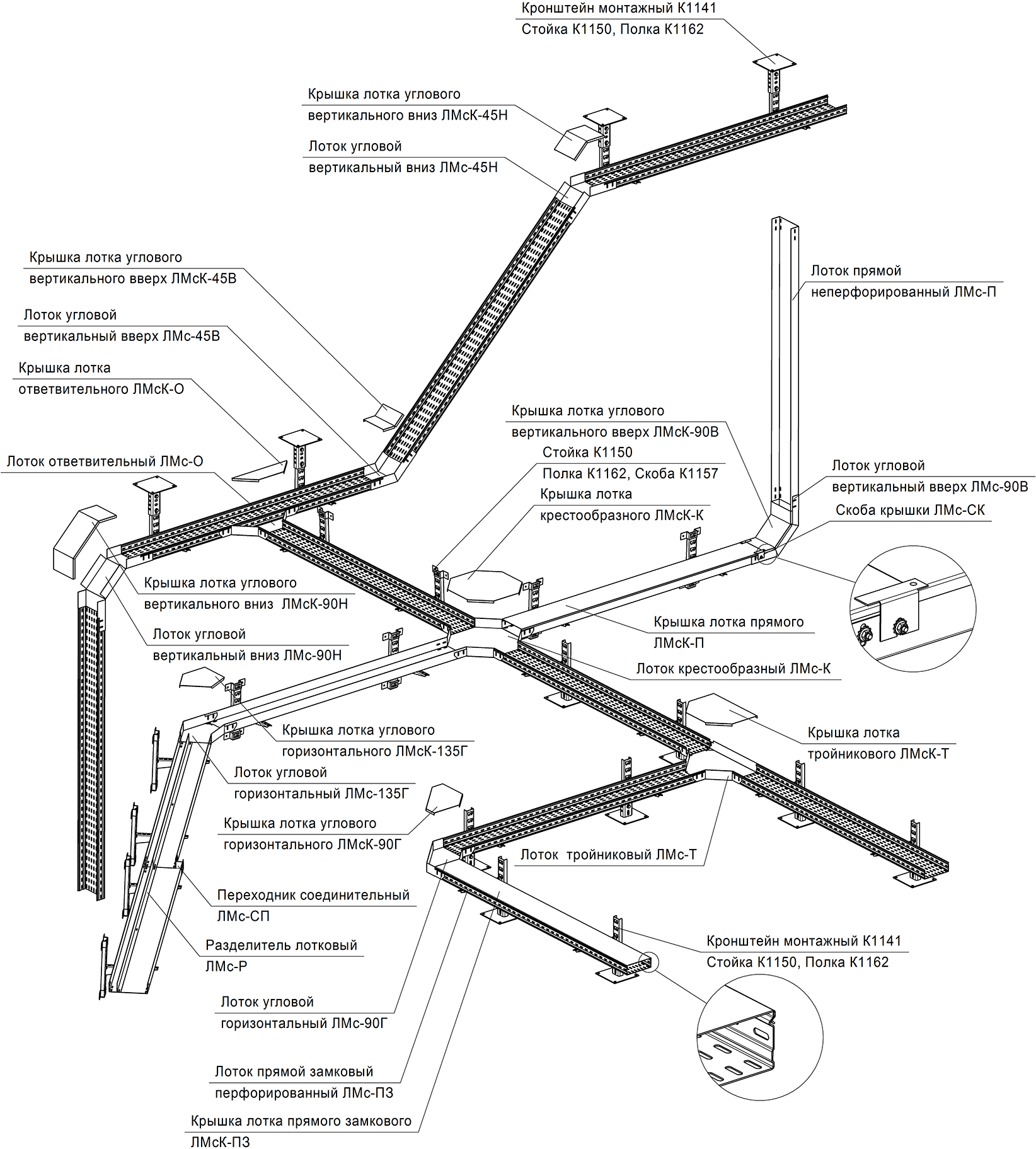

Помимо защиты от деформации кабельные трассы частично предохраняют кабели от воздействия влаги (серия ЛМС) или упрощают к ним доступ во время ремонта и замены (серия НЛ). Увеличение трудоемкости монтажных работ и затрат на комплектующие детали компенсируется более продолжительным сроком службы проводов.
При использовании кабельных трасс возможна раздельная прокладка силовых и слаботочных кабелей. Кроме того, снижается вероятность их разрушения при пожаре.
Способ фиксации лотков и других элементов, силовых и слаботочных линий зависит от величины предполагаемых нагрузок, занимаемой площади и условий эксплуатации. Прокладка должна осуществляться в соответствии с требованиями:
- ПУЭ;
- СП 76.13330.2016 «Электротехнические устройства»;
- ГОСТ Р 50571.5.52-2011 «Электроустановки низковольтные».
Климатическое районирование регламентирует ГОСТ 15150-69. Правила и нормы разработки, изготовления, проведения испытаний и эксплуатации систем лотков и лестниц для монтажа кабелей определяет ГОСТ Р 52868-2021 (МЭК 61537: 2006). Для кабельных линий, которые должны сохранять функциональность в условиях пожара, действует ГОСТ Р 53316-2009.
Виды и особенности кабельных трасс
По способу монтажа бывают внешние и внутренние кабельные трассы. Внешние трассы разделяют на следующие виды:
- Грунтовые. При подземной прокладке предварительно в грунте выкапывают траншею, а основой трассы служат бетонные лотки и каналы. Такой способ отличается высокой стоимостью и трудоемкостью из-за земляных работ. Кроме того, кабель может быть поврежден при ремонте дорожного полотна, и недоступен для проверки состояния и замены.
- Воздушные. Используют при объединении двух и более кабельных линий. Кабеленесущие системы закрепляют на опорах из стали или железобетона.

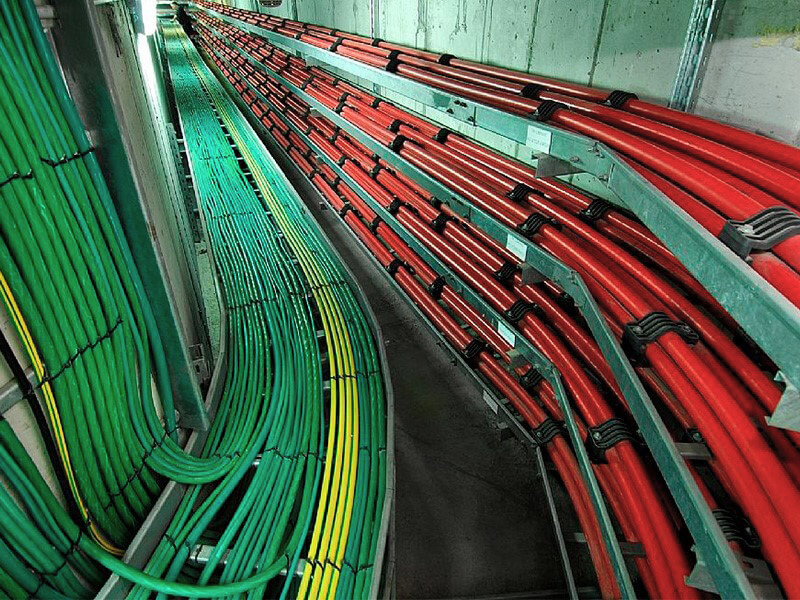

Для внутренних трасс используют металлические и пластиковые лотки и короба, которые прокладывают под перекрытиями за подвесными и натяжными потолками. Для линий, которые подвергаются значительным нагрузкам, применяют кабельные лестницы.

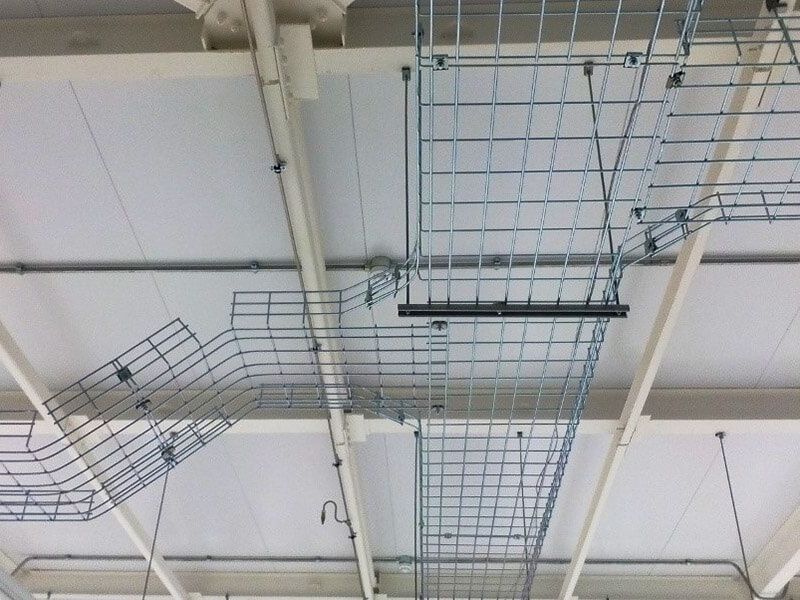

Если нагрузка незначительна, то провода размещают в проволочных лотках.
При необходимости замаскировать кабельные трассы прокладку силовых и слаботочных линий осуществляют в коробах. Все варианты монтажа предусматривают свободный доступ к проводам для профилактической проверки и проведения ремонта.
Типы и характеристики лотков
Основные элементы кабельных трасс — лотки, которые различаются формой и размером.
При выборе ориентируются на диаметр кабелей и их количество, или учитывают максимальные параметры пучка кабелей, связанных между собой.
Лотки производят из бетона, пластика и различных видов стали. Сравнение характеристик и особенности конструкции представлены в таблице 1.
| Материальное исполнение | Особенности конструкции | Преимущества | Недостатки |
|---|---|---|---|
| Пластиковые | Наличие перегородок | Малый вес, низкая стоимость и простота монтажа | Недостаточная прочность и небольшой срок эксплуатации |
| Железобетонные | Бетонные перегородки и боковые кронштейны | Прочность, устойчивость к деформации и продолжительный срок службы | Гигроскопичность, массивность и трудоемкость монтажа |
| Металлические из разных марок стали | Могут быть проволочными, перфорированными и сплошными | Отличаются стойкостью к повреждениям, долговечны | Зависят от марки стали и степени обработки металла |
При строительстве наружных подземных трасс обычно востребованы лотки из железобетона. Они способны выдержать давление грунта и не деформируются при морозном пучении.
Металлические кабельные трассы

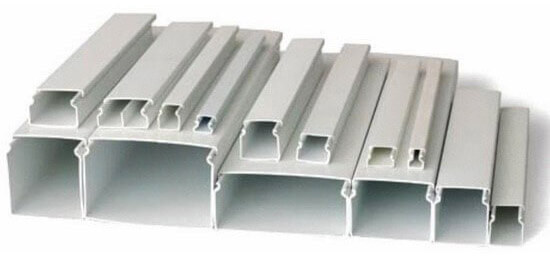

Пластиковые лотки и короба используют для прокладки кабелей в жилых, офисных и производственных помещениях. Они могут размещаться на любом уровне, в том числе на полу или потолке. Однако пластиковые конструкции легко деформируются и со временем утрачивают плотность структуры.

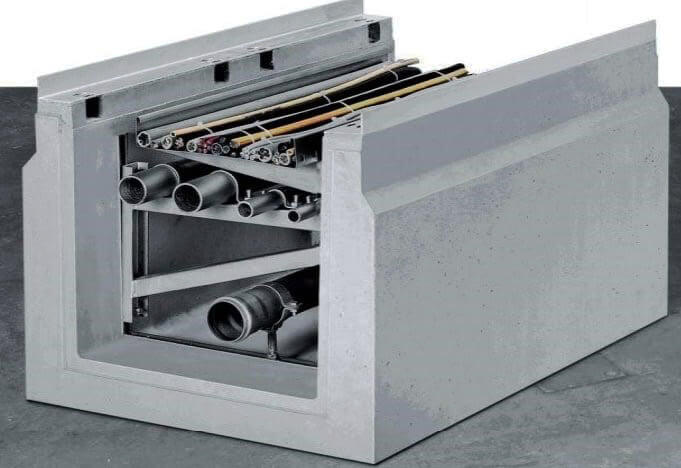

Железобетонные лотки усилены армированием, но могут разрушаться из-за множества циклов замерзания и оттаивания. Кроме того, из-за массивности используют для наружных подземных трасс.

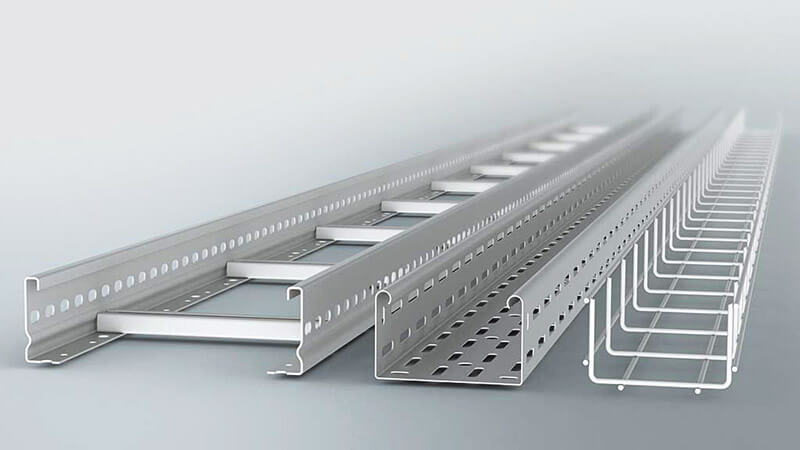

Наиболее универсальными являются стальные лотки, которые бывают:

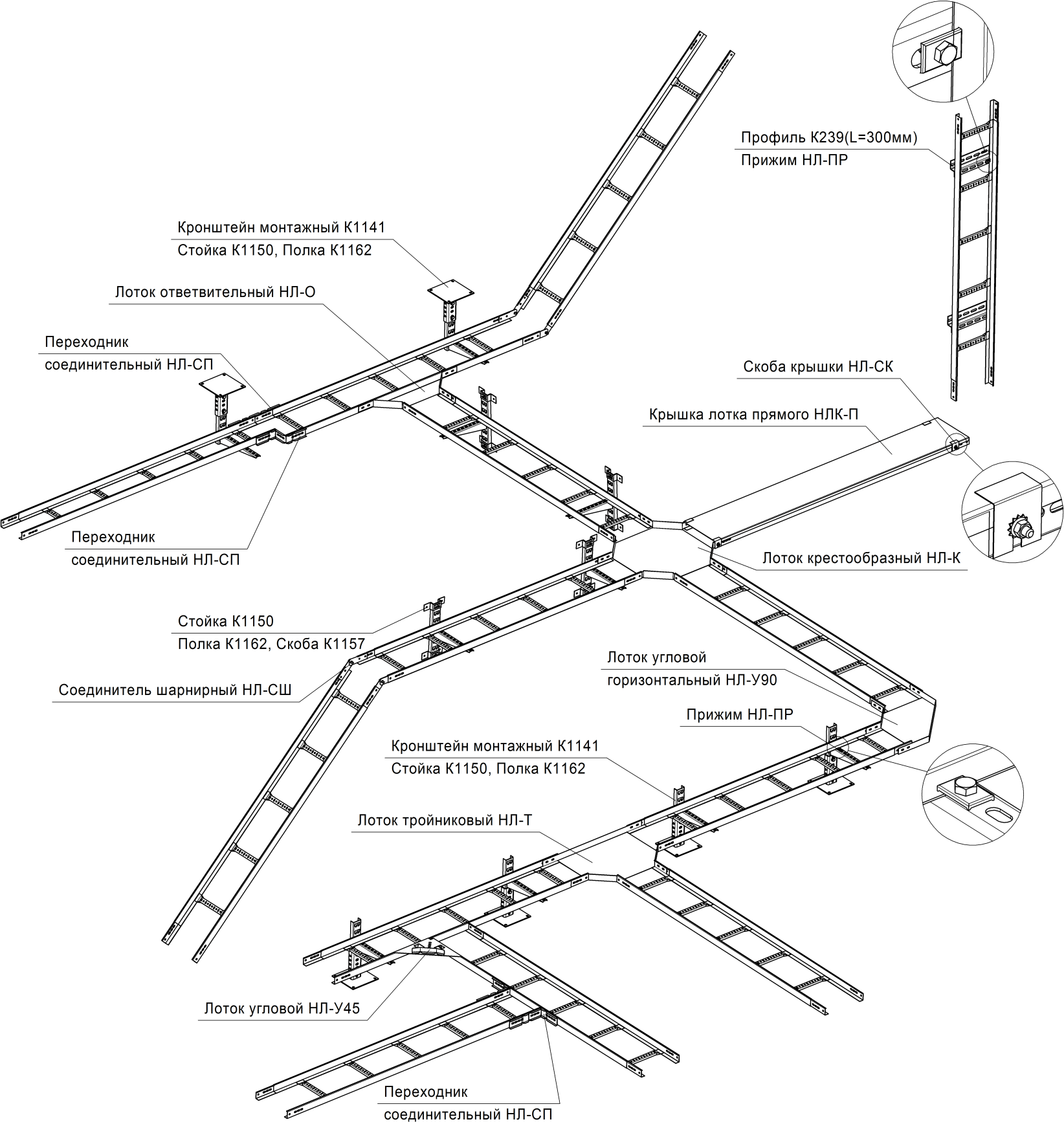

- Лестничного типа (НЛ). Лотки относятся к несущим конструкциям, и востребованы при прокладке кабельных линий с разветвлениями и поворотами в вертикальной и горизонтальной плоскости. Могут использоваться для монтажа проводов напряжением до 1000В.
- Монтажные. Применяют для прокладки кабелей до 1000В. Монтажные лотки с перфорацией используют для закрепления магистральных участков сетей, стояков, спусков и ответвлений от основных трасс.
Замковые прямые. Лотки могут быть перфорированные и неперфорированные. Используются при сооружении кабельных трасс, причем благодаря особой конструкции можно обойтись без соединителей.
Для монтажа кабельных трасс также используют сборные конструкции, которые состоят из полок, стоек и скоб. Они служат для прокладки кабелей, закрепления коробов и лотков. Стальные полосы и профили с перфорацией применяют при выполнении различных электромонтажных работ. Они имеют длину 2 м и позволяют возводить конструкции любой сложности. При выполнении электропроводки на тросах необходимы электромонтажные крепежные изделия, которые состоят из анкеров, зажимов и муфт. Они обеспечивают надежность фиксации и натяжение тросов.
Для повышения безопасности эксплуатации при монтаже кабельных трасс из стальных лотков и других конструктивных элементов необходимо заземление.
Способы защиты и преимущества стальных лотков
Основной недостаток лотков из стали — склонность к появлению коррозии. Чтобы предотвратить деформацию металла и увеличить срок эксплуатации используют разные способы защиты.
Один из вариантов предусматривает нанесение на поверхность лакокрасочного или порошкового покрытия. В первом случае электромонтажные изделия из стали подвергают предварительной обработке и погружают в ванну с краской. Нанесение и сушка порошкового полимерного покрытия осуществляется на автоматизированных линиях. Такая обработка не только препятствует появлению коррозии, но и позволяет сделать из кабельной трассы дизайнерский объект. Возможна окраска лотков и сборных конструкций в тон отделки в помещении или в корпоративном стиле. Цвета подбираются по каталогу RAL.
Более эффективным способом защиты является нанесение слоя цинка на поверхность стальных электромонтажных изделий. Такое покрытие сохраняет стойкость к коррозии не менее 20 лет. Для обработки используют горячее цинкование с погружением в ванну с жидким цинком или метод Сендзимира, при котором оцинковка рулонной стали происходит в специальных аппаратах.
Характеристики разных видов покрытия отражены в таблице 2.
| Материал / покрытие | Толщина покрытия | Климатическое исполнение и категория размещения по ГОСТ 15150 | Объекты применения | Срок эксплуатации при отсутствии механических повреждений, лет |
|---|---|---|---|---|
| Сталь оцинкованная погружением в горячий цинк | 40-120 мкм | УТ1,5 | Гражданские, муниципальные, промышленные, под открытым небом, помещения с повышенной влажностью, слабо-коррозионной средой |
20 15 |
| Сталь тонколистовая оцинкованная по методу Сендзимира | 10-20 мкм | УТ2,5 | Помещения, где колебания температуры и влажности не существенно отличаются от колебаний на открытом воздухе и имеется сравнительно свободный доступ воздуха, при отсутствии прямого воздействия солнечного излучения и атмосферных осадков | 20 |
| Сталь покрытая порошковой краской | 40-80 мкм | У2 | 10 | |
| Сталь с лакокрасочным покрытием | не менее 5* | |||
| Сталь с гальванопокрытием | 6-9 мкм | У3 | Гражданские, муниципальные, промышленные (офисные и промышленные здания, цеха, торговые центры, супермаркеты, школы, больницы, склады) | 10* |
| Сталь с лакокрасочным покрытием | 20-40 мкм |
* - срок эксплуатации изделий с лакокрасочным покрытием при своевременной окраске поврежденных поверхностей составляет 20 лет
При своевременной окраске поврежденной поверхности срок службы лотков с лакокрасочным покрытием может составлять до 20 лет.
К преимуществам монтажных, лестничных и замковых лотков, сборных конструкций и профилей из стали относятся:
- Продолжительный срок службы, который составляет до 20 лет. Различные покрытия предохраняют металл от негативных внешних воздействий и появления коррозии.
- Универсальность. Электромонтажные стальные изделия разных форм и размеров позволяют создавать кабельные трассы любой конфигурации, от простых до самых сложных с поворотами и углами.
- Надежность. Способы крепления отдельных элементов и кабелей обеспечивают прочность фиксации слаботочных и силовых линий.
- Безопасность. Прочные лотки и сборные конструкции из стали не горят и надежно защищают кабели от механических деформаций. Кроме того, они позволяют снизить вероятность повреждений при пожаре.
- Эргономичная форма и лаконичный дизайн. Лотки с лакокрасочным или цинковым покрытием имеют привлекательный вид и могут использоваться для прокладки кабельных трасс в любых помещениях — производственных, офисных и торговых.
Благодаря перфорации монтажные и замковые лотки обеспечивают эффективный отвод тепла и не допускают перегрева кабельных линий.
